霜凍保護恒溫器

目的：霜凍保護恒溫器是用來防止充滿水的熱交換器凍結
方式：在空氣側，必須通過一個毛細管傳感器來監測霜凍溫度

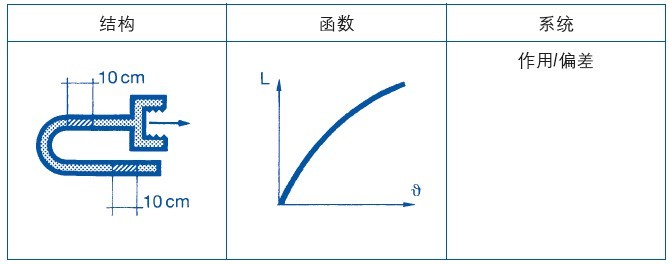

    毛細管霜凍保護傳感器的工作原理是基于在飽和蒸汽壓力下冷凝的原理。如果在10cm長度上的任何一點，溫度低于預設溫度值2℃，傳感器系統內的蒸汽壓力降低，引起霜凍報警啟動。

基本要素：

如果換熱器下游的空氣溫度低于預設溫度，那么：
■ 送風和抽風風機停止工作
■ 室外空氣和抽風風閥關閉
■ 熱盤管閥門開啟
■ 內部水泵開啟
■ 霜凍報警啟動
    霜凍報警是自鎖式的，為了防止系統由霜凍恒溫器再次自動開啟。報警必須現場確認（任何遠程確認都是不允許的）

    為了防止內部過熱，在霜凍報警開啟時，供熱盤管閥門的調節由霜凍保護恒溫器完成。

避免霜凍報警的建議：

霜凍報警的主要原因是溫度下降。然而，即使供熱量足夠，霜凍保護恒溫器仍然可
能動作，這可能由于出現了下列情況：
a）負荷變化，例如風機轉速變化或者熱回收系統的變化
b）溫度分層
c）系統在關閉以后的重新啟動
為了防止在溫度足夠的情況下出現霜凍保護恒溫器的啟動，下列基本的要素是有效的：
■ 預防性霜凍保護恒溫器
■ 穩定的啟動功能
■ 設定值可調的啟動控制

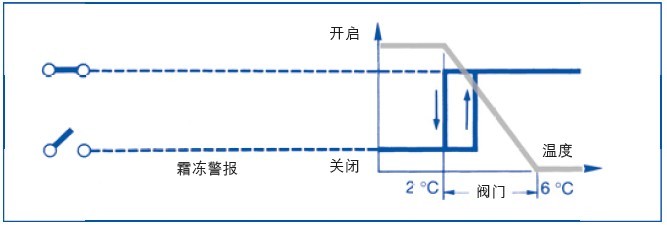

預防性霜凍保護恒溫器

預防性霜凍保護恒溫器在兩個階段運行

舉例：
1、 如果霜凍保護恒溫器附近的溫度低于6℃，恒溫器將控制換熱器閥門，將空氣溫度維持在2℃到6℃之間。
2、 如果空氣溫度仍然低于2℃的設定值（例如由于加熱不足），霜凍警報將啟動。

    如果在預熱段的下游安裝有另外的換熱器，可以啟用穩定的啟動功能和設定值可調的啟動控制。

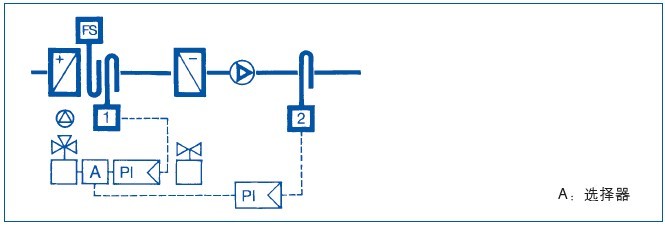

穩定的啟動功能：

    穩定的啟動功能將熱盤管下游的溫度維持在最低溫度。為了達到這一目的，必須在霜凍保護溫控器毛細管附近直接安裝一個平均溫度傳感器?？刂七@個最低溫度控制器可以獨立設定霜凍保護溫控器并且直接對預熱閥門進行作用。

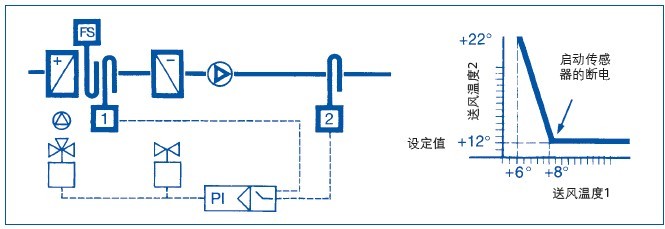

設定值可調的啟動控制

    設定值可調的啟動控制需要一個在霜凍保護溫控器毛細管附近直接安裝的平均傳感器。如果溫度低于設定值，那么用于控制送風溫度的設定溫度將會得到調整。

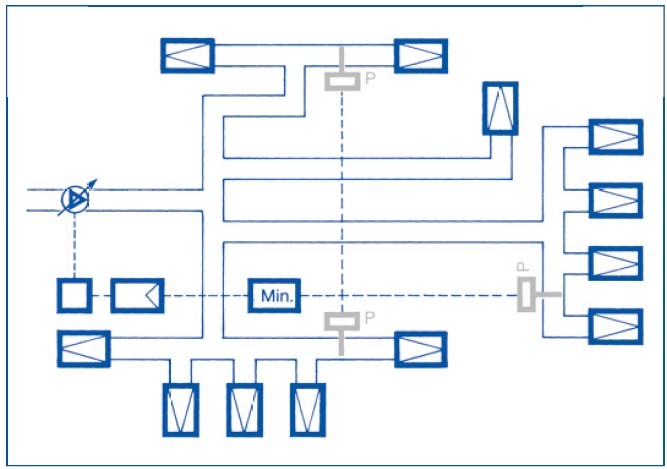

變風量系統的壓力控制

    測量點必須位于風管系統中最遠端的位置。如果風管系統中有多個支路，推薦采用多個測量點（采用最低值進行控制）。

    如果某些區域的風閥關閉了，相應的傳感器應該斷開。
    設定值只能在測量點得以維持。

水管中的平均測量

    在可能出現分層的水管中（例如混合點的下游）或者傳感器必須安裝在盡可能靠近混合點處（減少滯后）時，推薦采用平均測量。

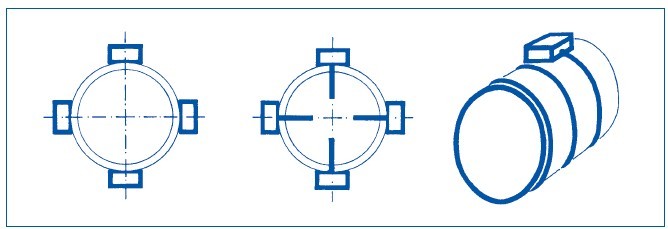

    為了平均測量目的，可以在水管周?chē)植妓膫€(gè)傳感器或者將傳感器綁在水管上。

這種布置應該用于大管徑的系統以及變流量系統中。

四個平均傳感器在測量平均溫度時的電氣連接。
